諾芮特超濾膜有哪些特點？

諾芮特超濾膜目前在國內使用量非常廣泛，具有出水量高使用壽命長等特點、而且膜絲較比一般的超濾膜強度更高。那么，諾芮特超濾膜究竟是有哪些特點讓它這么受歡迎呢？

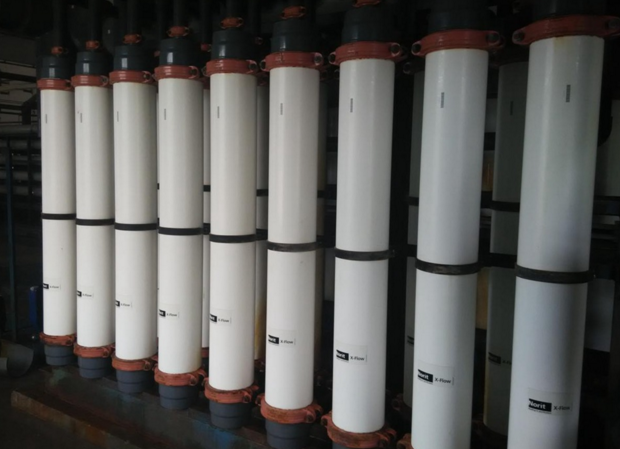

諾芮特超濾膜特點

一、永久親水性
諾芮特內壓超濾膜采用由親水性組分PVP交聯的改性聚礬（mPS）材料制成。經過成膜液共混親水材料和成膜后親水處理專利技術，使得膜表面的親水性得到深化和固定。超濾膜不易受到有機物污染和油污染，即使受到污染也較易恢復，且親水性不會隨運行時間延長而損失。膜運行污染和膜清洗造成的親水性基團損失是導致膜通量不穩定衰減的主要原因之一，因此保持超濾膜的永久親水性是超濾膜耐污染的關鍵。如圖2-1所示，膜2雖初始通量較高（500L/m2.h），但由于親水性的損失，通量不能穩定，隨著使用時間的延長而發生衰減。
1、均勻的布水方式
諾芮特內壓超濾膜組件采用分散式布絲，將每個膜組件內部分為18個次級膜束（如圖2-2坎普爾超濾膜組件端面），目的是盡量使每一根中空膜絲的跨膜壓差趨于一致，避免中空膜絲因通量不均而導致污染分布不均衡的現象。分散式布絲方式可以使膜組件的抗污染能力進一步提高。
2、較粗的中空膜絲內徑
實踐證明，較粗的中空膜絲內徑在同等條件下具有更好的抗污染性和污染后的可恢復性，同時對水源水質變化的適應性也更強。市場中常見內壓式超濾膜組件的中空膜絲內徑一般為0.6~0.9mm。坎普爾公司提供了三種不同膜絲內徑的中空膜組件，膜絲內徑分別是1.0mm、1.2mm、1.5mm，使用者可以根據原水被污染的程度選擇較為適合的膜組件，使之抗污染能力和污染后可恢復能力得到保證。

二、膜絲強度高
1、特殊結構膜絲
SVU內壓超濾膜是均相非對稱的多孔結構膜，由致密的分離層和較為疏松的支撐層組成。傳統的聚佩超濾膜絲斷面結構是大孔指狀結構，透水性能好，但是影響膜絲強度；而傳統的聚醚礬材質的膜絲斷面屬于海綿狀結構，強度較高但透水阻力較大。坎普爾公司提供的超濾膜結合兩種結構的特點，膜絲兩側為致密的海綿狀結構，中間為透水性好的指狀結構，保證膜絲強度的同時又有很好的透水性能。
2、膜絲壁厚
為了提高超濾膜的機械強度，有效控制膜絲破損，坎普爾的內壓超濾膜采用中空絲壁較厚的膜絲，其中內徑為1.0mm、1.2mm和1.5mm的中空膜絲，其膜壁厚度分別為0.25mm、0.30mm和0.35mm。通常厚度的增加會使通量降低，但是坎普爾的內壓超濾膜由于具有良好的親水性和理想的孔隙結構，使得其在保證高機械強度的同時，也保證超濾膜的通量。
3、特殊的根部保護
超濾膜斷絲是影響超濾膜壽命的最大問題，而中空膜絲根部與澆鑄層結合部是最容易斷裂的地方。SVU內壓超濾膜組件采用了根部添加彈性材料的專利技術，實現了根部與環氧樹脂澆鑄層的柔性連接，徹底杜絕了中空膜絲根部斷裂的隱患。

三、截留精度高
SVU內壓超濾膜具有良好的親水性和理想的孔隙結構，在保證高水通量的同時也保持了高過濾精度。SVU內壓超濾膜的截留分子量為45，000Dalton，過濾孔徑小于0.01um，能夠有效去除給水中的病毒、細菌等微生物，對有機物也有部分截留作用，產水水質優良。在用于反滲透預處理時，SVU內壓超濾膜產水的SDI值一般小于2。

藍膜專注于環保水處理產品與服務的創新與整合，經營產品包括水處理設備、過濾器、濾膜、水處理樹脂及行業解決方案等。具有完整的環保水處理系統集成和全面的技術服務綜合能力，并提供7*24小時的優質服務。
本文由藍膜(http://www.cqhzxc.net/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!

上一篇：水處理超濾系統有哪些工序組成？ - 藍膜下一篇：超濾膜產水量變少是什么原因，影響濾膜產水量因素有哪些？ - 藍膜

蘇生：	13342946660
售前咨詢：	0755-23192914
投訴建議：	13544239962
QQ：	3168232838
郵箱：	hugo@ilanmo.cn
地址：	深圳市光明新區公明街道華發北路2號
